Key Takeaway
-
Dự án: Cung cấp & lắp đặt bảng biển Công viên Welcome Park (Lô A2-10, A2-11) – Khu đô thị du lịch lấn biển Cần Giờ.
-
Đơn vị thực hiện: CĐT Công ty CP Đô thị Du lịch Cần Giờ | TVGS Vinhomes | Nhà thầu Đinh Phan.
-
Điểm nhấn: Bộ chữ Vinhomes Green Paradise uốn cong theo công viên (21 chữ, cao ~2m, dài ~35m).
-
Vật liệu cao cấp (chống ăn mòn ven biển): Khung & bu lông Inox 304 (M16), Mica in UV ngược, nhôm đúc, thép mạ kẽm và LED module kháng nước.
-
Quy trình: Thi công chuẩn 8 bước từ khảo sát, duyệt shopdrawing, sản xuất xưởng đến lắp đặt & nghiệm thu.
Tổng Quan Dự Án Bảng Hiệu Vinhomes Green Paradise
Khu đô thị du lịch lấn biển Cần Giờ – Vinhomes Green Paradise có tổng diện tích 2.870 ha, quy mô dân số gần 230.000 người, nằm tại xã Long Hòa và thị trấn Cần Thạnh cũ. Vingroup tổ chức lễ khởi công vào ngày 19/4/2025. Với quy mô này, hệ thống bảng biển không chỉ để trang trí mà còn dẫn hướng cho hàng nghìn lượt khách và cư dân mỗi ngày.
Riêng Công viên Welcome Park (lô A2-10, A2-11) là điểm đón khách đầu tiên của khu đô thị, nên bảng biển ở đây phải đẹp, thống nhất và bền với khí hậu biển.
| Thông tin | Chi tiết |
|---|---|
| Dự án | Khu đô thị du lịch lấn biển Cần Giờ |
| Công trình | Công viên Welcome Park lô A2-10, A2-11 |
| Hạng mục | Cung cấp và lắp đặt bảng biển công viên |
| Chủ đầu tư | Công ty Cổ phần Đô thị Du lịch Cần Giờ |
| Tư vấn giám sát | Công ty Cổ phần Vinhomes |
| Nhà thầu thi công | Công ty TNHH Quảng Cáo Đinh Phan |
Danh Mục Bảng Biển Đinh Phan Thi Công
Bản vẽ chia hạng mục thành các nhóm biển với chức năng và quy cách khác nhau. Bảng dưới đây tổng hợp những nhóm chính.
| Nhóm biển | Quy cách chính | Vật liệu và hoàn thiện |
|---|---|---|
| Biển tên công viên (bộ chữ LED) | 21 chữ, cao khoảng 2 m, dài khoảng 35 m | Khung inox 304, bu lông inox M16, đèn LED module |
| Biển vẫy trạm sạc | Mặt biển cao 1.600 mm, cột cao tổng 3.600 mm | Thép ống D113,5 dày 2 mm, khung inox 304 sơn tĩnh điện, in UV trên bạt 3M, LED hắt cạnh |
| Biển sơ đồ (4 bộ) | Khung ngang gần 1,9 m, mặt biển cao 1.200 mm | Thép ống D88,3 dày 2,5 mm, tôn dày 1,2 mm chấn gập sơn màu ghi, mica 5 mm |
| Biển nội quy khu chức năng | Mặt biển 600 x 800 mm | Mica 5 mm in UV ngược, trụ thép mạ kẽm D40, có loại gắn vào cột đèn hiện hữu |
| Biển cấm, biển báo | Mặt biển 400 x 400 mm | Mica 5 mm in UV, trụ thép ống mạ kẽm, đế bản mã thép 5 mm |
| Biển tên chòi nghỉ | 200 x 200 mm | Mica trong 3 mm in UV ngược |
| Biển tên cây (184 bộ) | 50 x 25 mm | Mica trong 3 mm in UV ngược, đánh số thứ tự |
| Biển phòng kỹ thuật | 400 x 150 mm | Mica trong 5 mm in UV ngược |
| Biển WC | 150 x 150 mm và 300 x 150 mm | Mica trong 5 mm in ngược nội dung |
| Chân đế và đầu chụp trụ chỉ dẫn | Chân đế cao khoảng 1.300 mm | Nhôm đúc sơn xanh lá sẫm, quả cầu inox D90, trụ thép D88,3 |

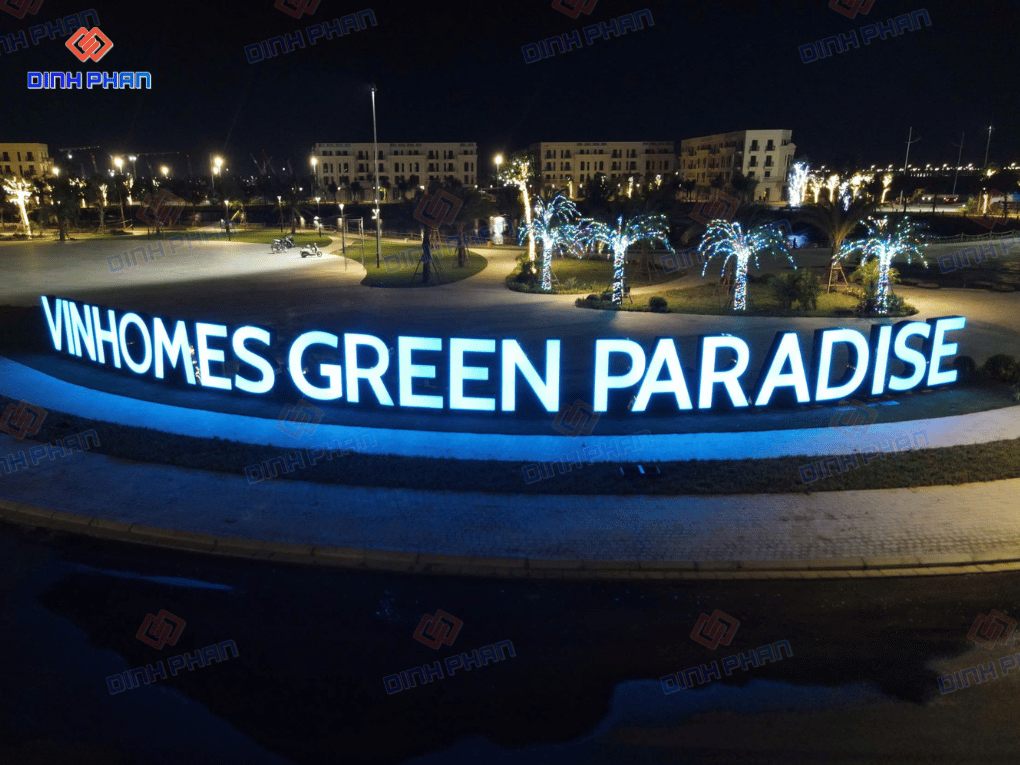

Bộ Chữ Nổi Vinhomes Green Paradise

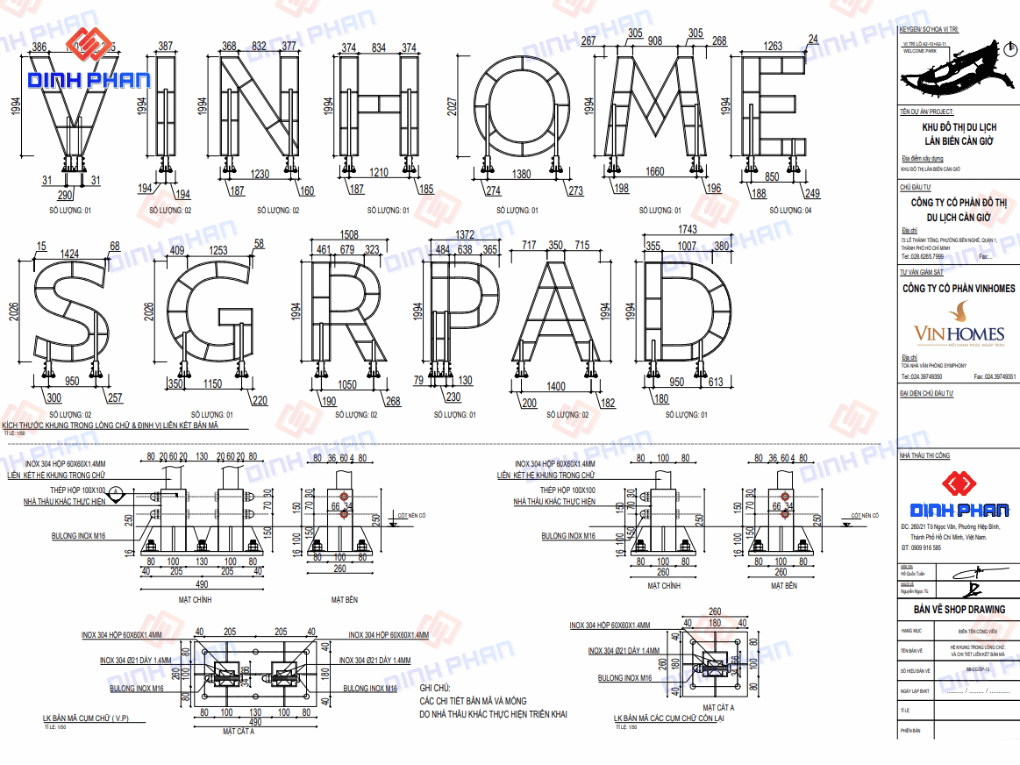

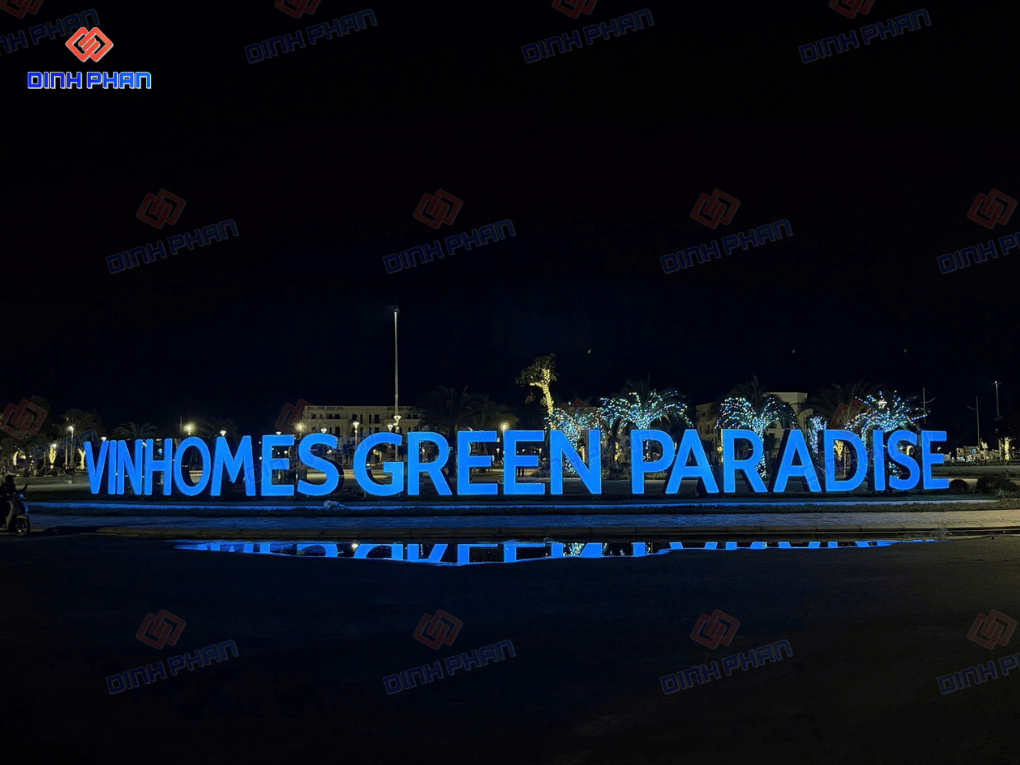

Đây là hạng mục thu hút ánh nhìn nhất của công trình. Ba dòng chữ VINHOMES, GREEN, PARADISE gồm 21 ký tự, trong đó chữ E xuất hiện 4 lần, chữ I, N, S, R, A mỗi chữ 2 lần. Phần lớn ký tự cao khoảng 1.994 mm, riêng các chữ có nét tròn như O, S, G cao khoảng 2.027 mm để bù thị giác. Toàn bộ bộ chữ trải dài khoảng 35 m và được định vị theo mặt bằng cong của công viên, nên khoảng cách giữa các chữ được tính riêng từng vị trí.

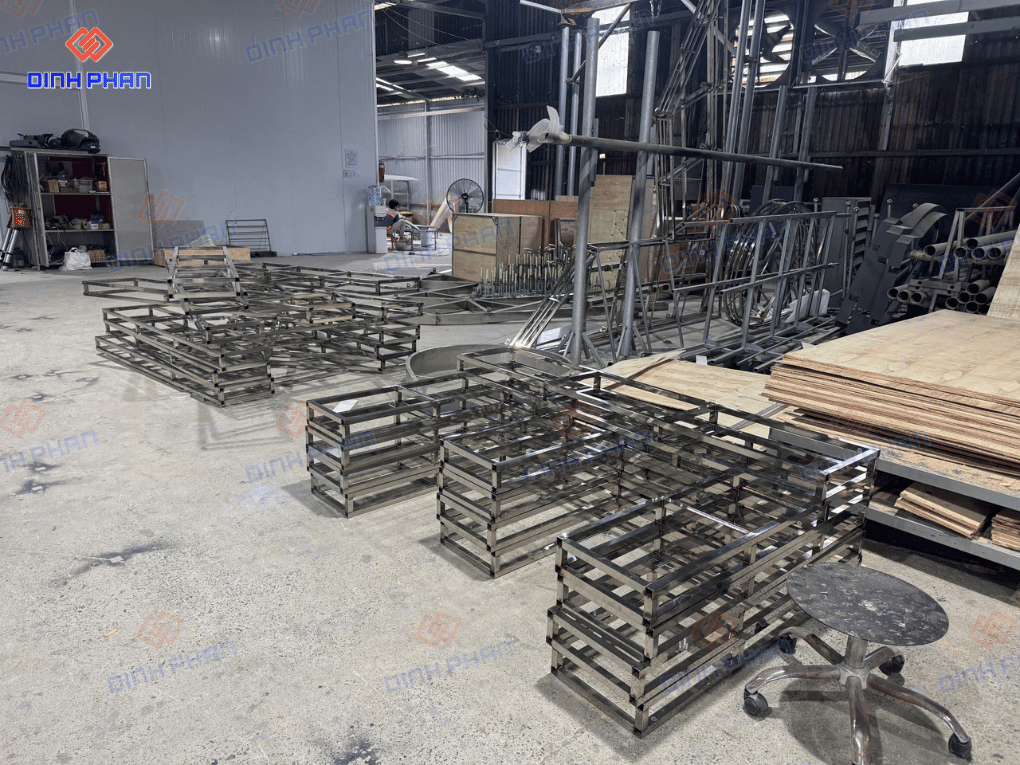

Kết Cấu Khung Chữ Inox 304

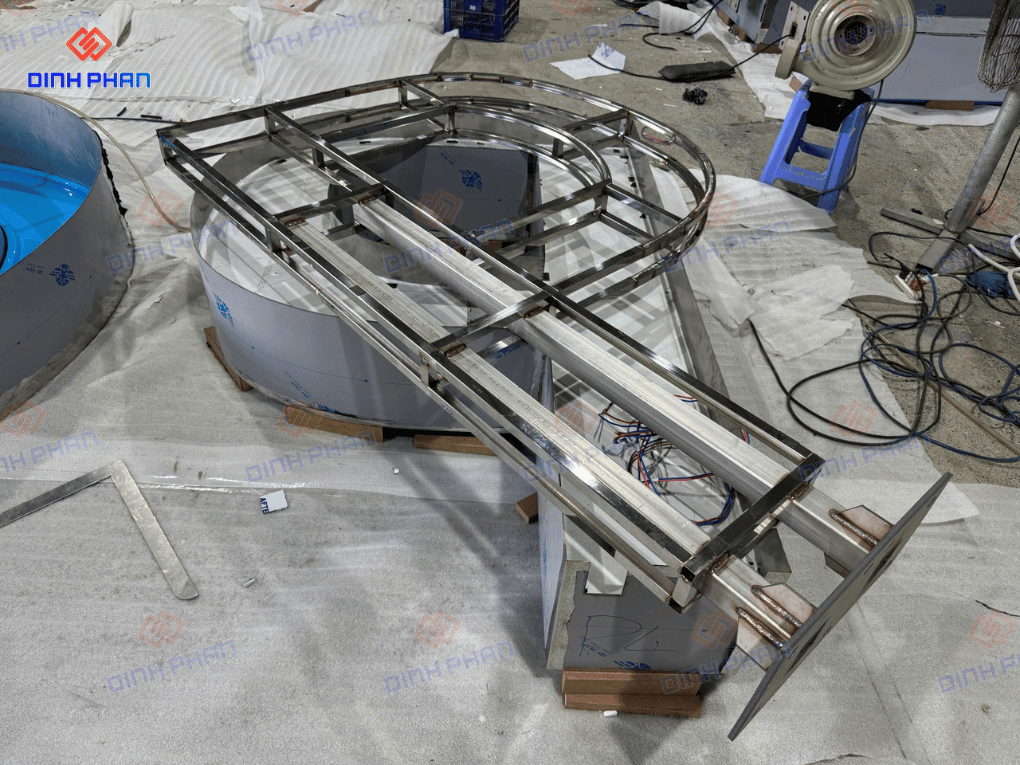

Mỗi chữ có hệ khung trong bằng inox 304 hộp 60x60x1,4 mm kết hợp ống inox Ø21 dày 1,4 mm. Khung liên kết xuống chân bằng bản mã và bu lông inox M16. Theo phân chia trong bản vẽ, phần móng và một số chi tiết bản mã do nhà thầu khác triển khai, còn Đinh Phan đảm nhận hệ khung chữ, hệ đèn và liên kết lắp đặt.

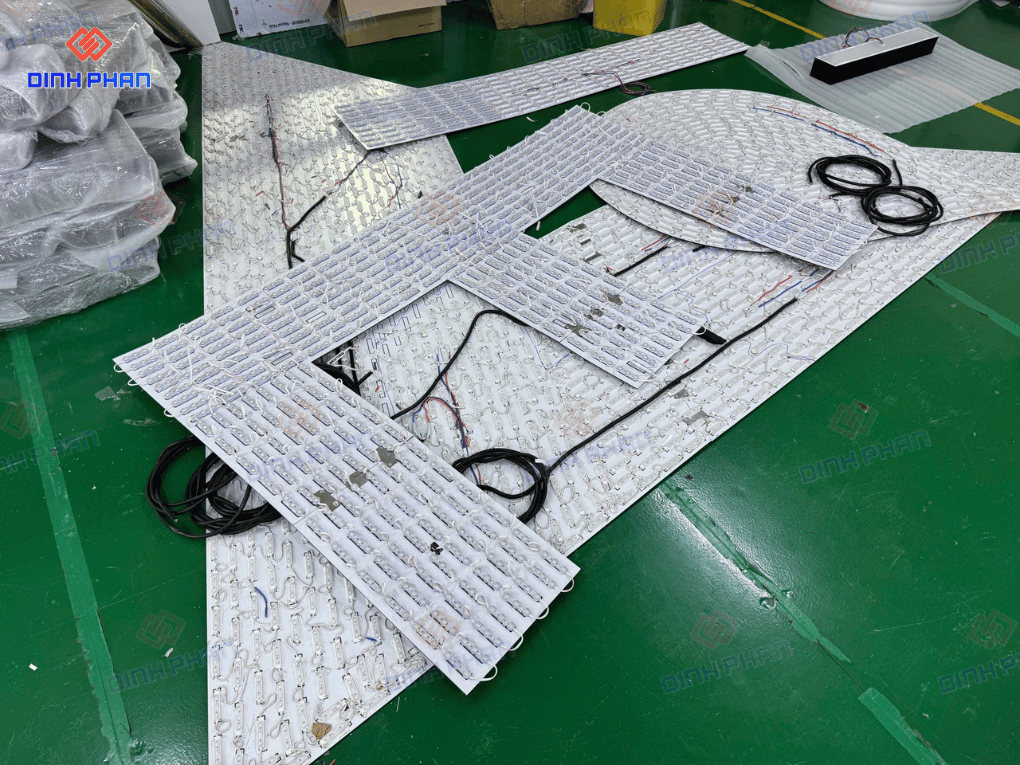

Hệ Chiếu Sáng LED Module

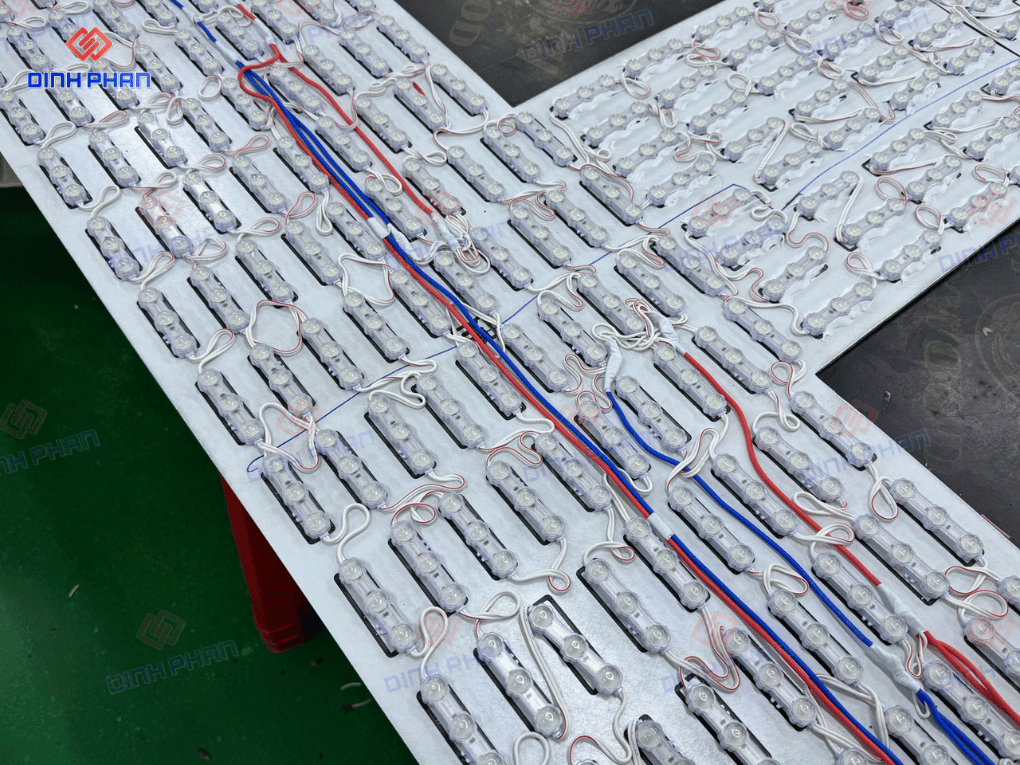

Bản vẽ chỉ định đèn LED module Aqtech AQ-333S hoặc tương đương: điện áp 12VDC, góc chiếu rộng 170 độ, chuẩn chống nước IP67, thiết kế cho chữ nổi có chiều sâu từ 35 mm trở lên. Nguồn chuyển đổi ngoài trời hiệu FINE 12V 300W, chuẩn IP68, hoặc tương đương. Bảng thống kê trong bản vẽ ghi nhận 49 bộ nguồn và 5.982 module LED cho toàn bộ cụm chữ, mỗi ký tự có số lượng LED và nguồn riêng để cân tải đồng đều.
Vật Liệu Công Trình Ven Biển Bảng Hiệu Vinhomes Green Paradise
| Vật liệu | Dùng ở đâu | Lý do chọn |
|---|---|---|
| Inox 304 | Khung chữ, khung biển trạm sạc, quả cầu chụp trụ | Chống gỉ tốt hơn thép thường, phù hợp hơi muối |
| Thép mạ kẽm | Trụ, khung hộp, ống | Bền, giá hợp lý cho cột và khung chịu lực |
| Nhôm đúc | Chân đế trụ chỉ dẫn | Tạo được hoa văn phức tạp, không gỉ, sơn màu đồng bộ |
| Mica trong in UV ngược | Biển nhỏ và biển nội quy | Nội dung nằm phía sau mặt mica nên không bị trầy, bạc màu do ma sát và thời tiết |
| Bạt 3M Panagraphic III | Mặt biển trạm sạc | Màu bền, phù hợp biển lớn cần chiếu sáng |
| LED module 12V, IP67 | Chữ nổi, biển trạm sạc | An toàn điện áp thấp, chống nước, tuổi thọ cao |
Quy Trình Thi Công Dự Án Vinhomes Green Paradise
Khảo sát mặt bằng & Trình duyệt bản vẽ: Kiểm tra vị trí, cao độ nền, đường điện; trình duyệt bản vẽ Shopdrawing và phối cảnh mẫu với chủ đầu tư.

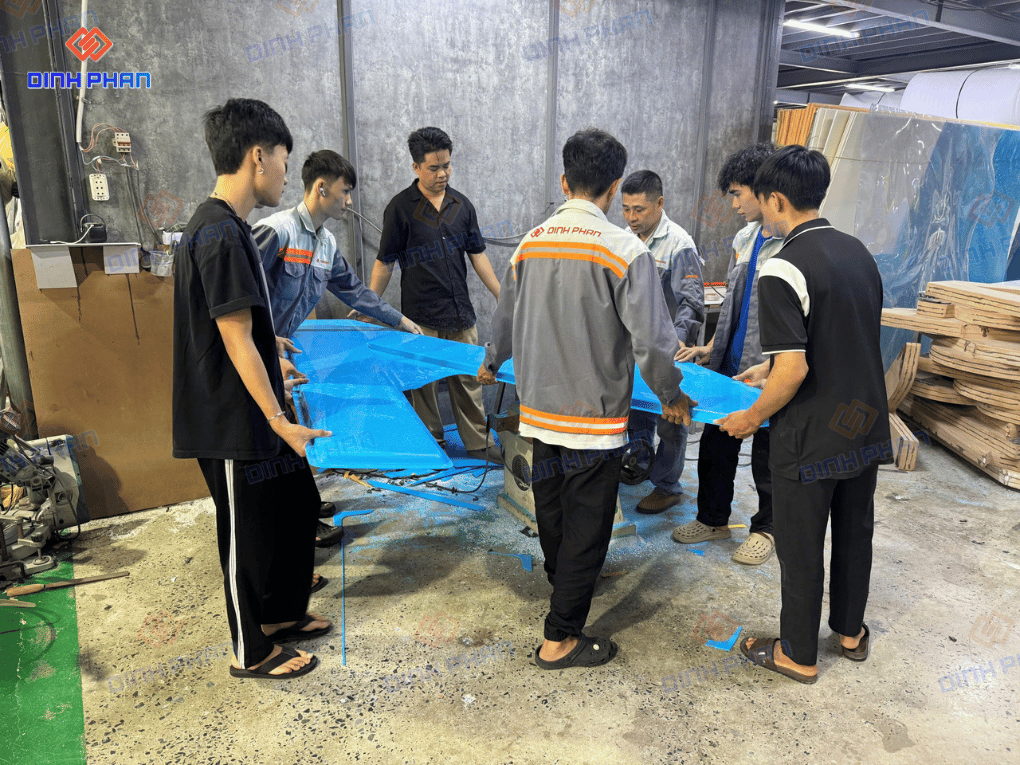

Hút nổi mặt Mica chữ: Hút nổi định hình mặt Mica theo thiết kế và cắt phay chuẩn kích thước từng bộ chữ.

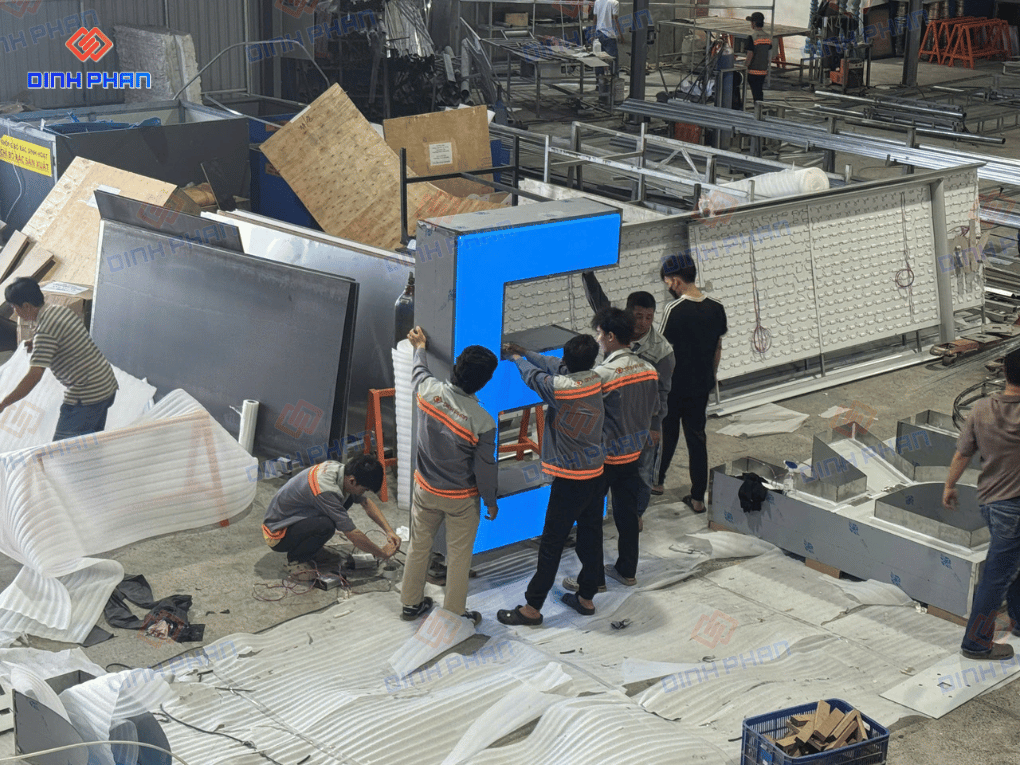

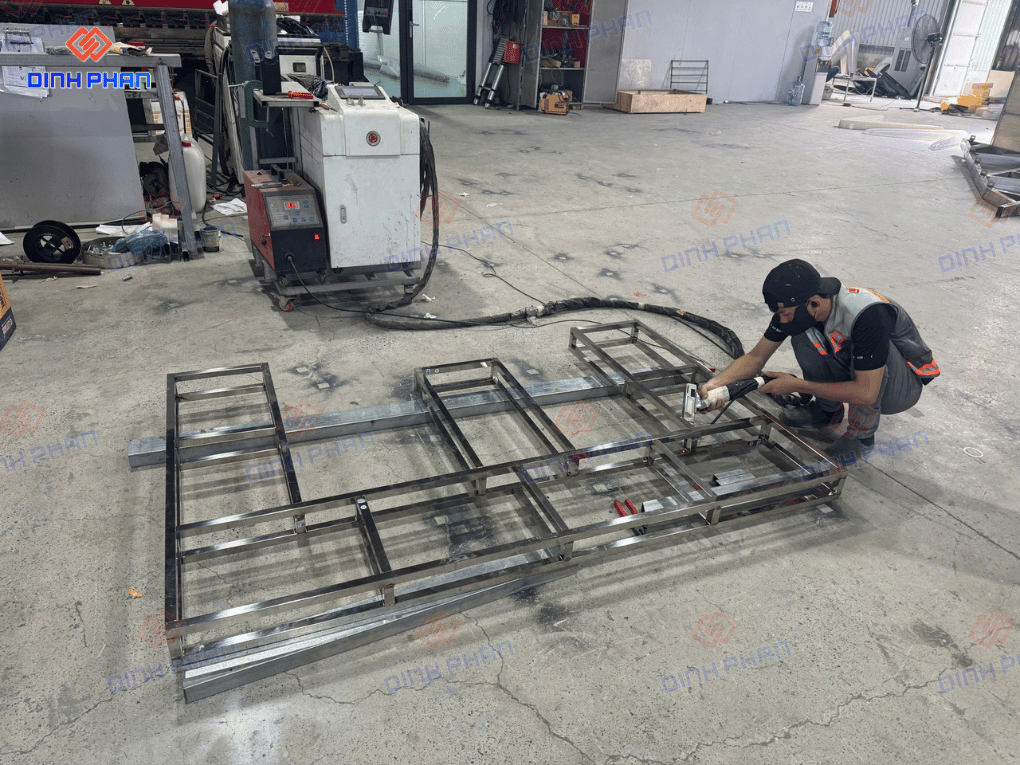

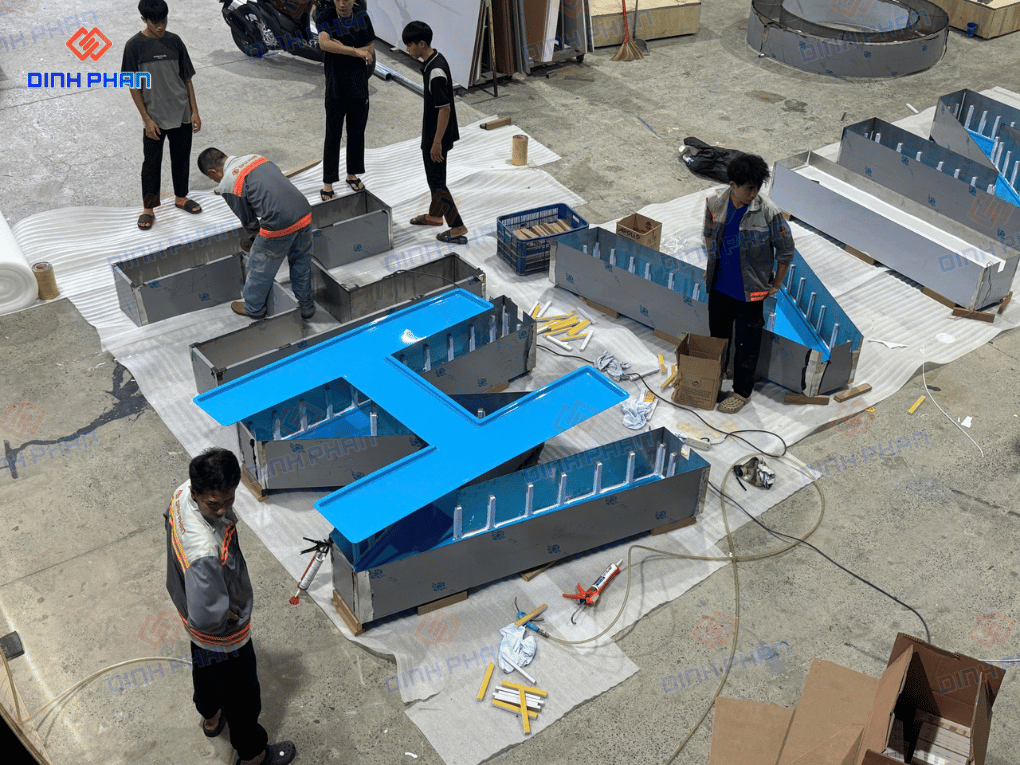

Hàn khung sắt: Cắt, chấn gập và hàn hoàn thiện khung sắt, xử lý bề mặt và sơn hoàn thiện.

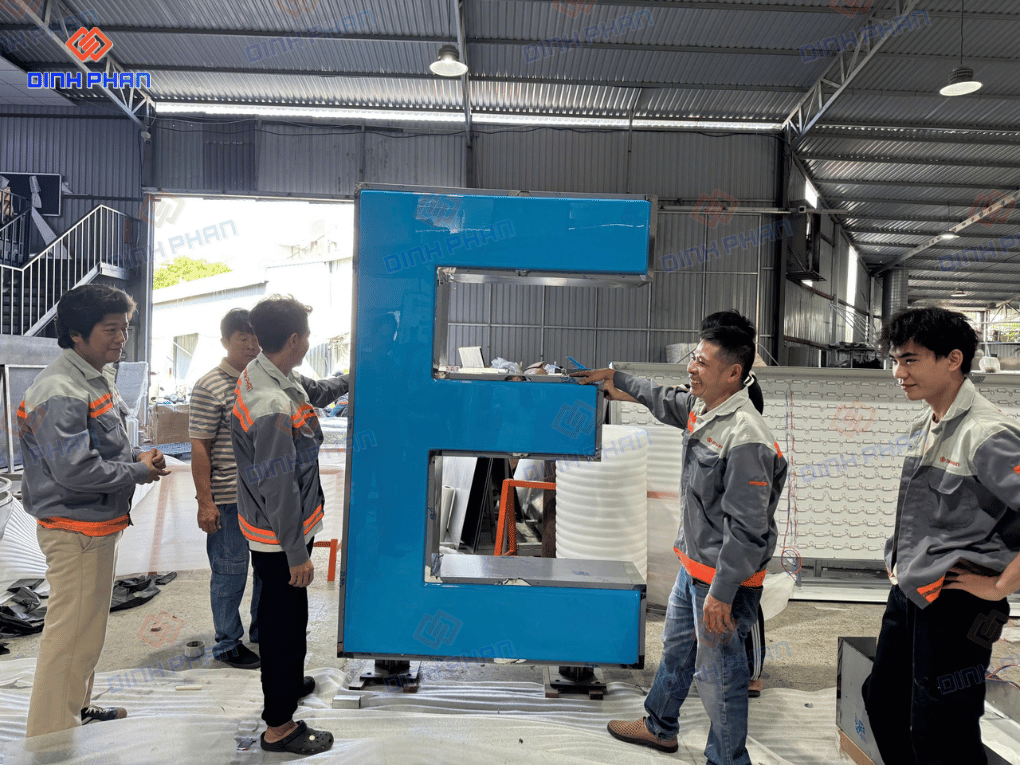

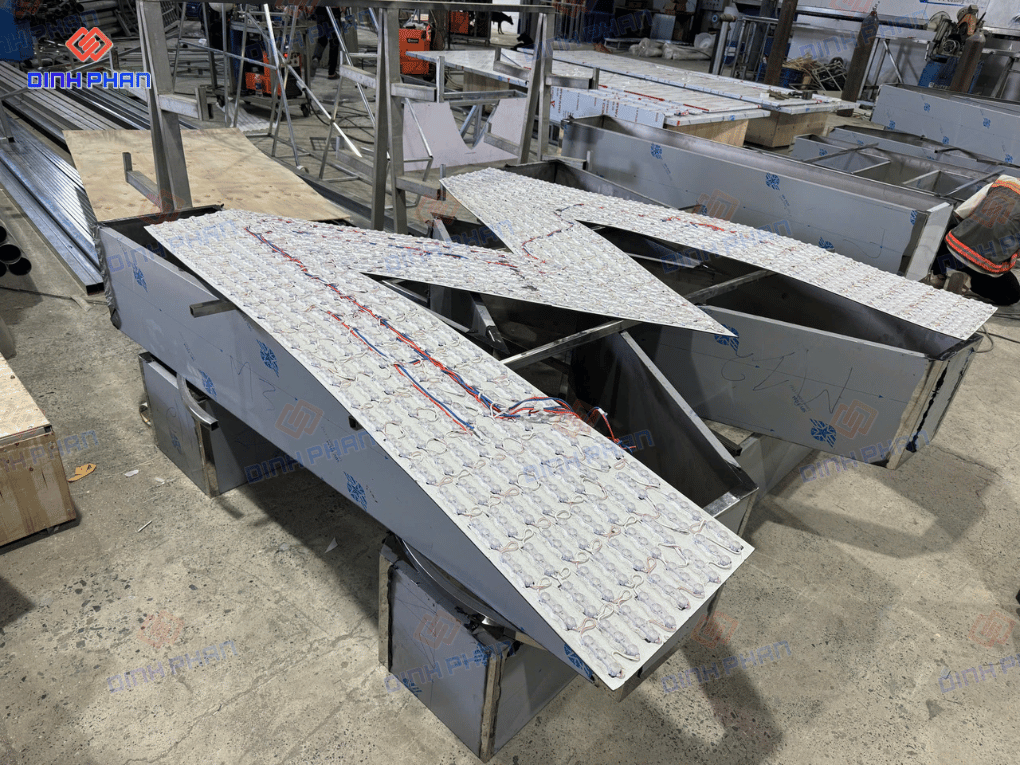

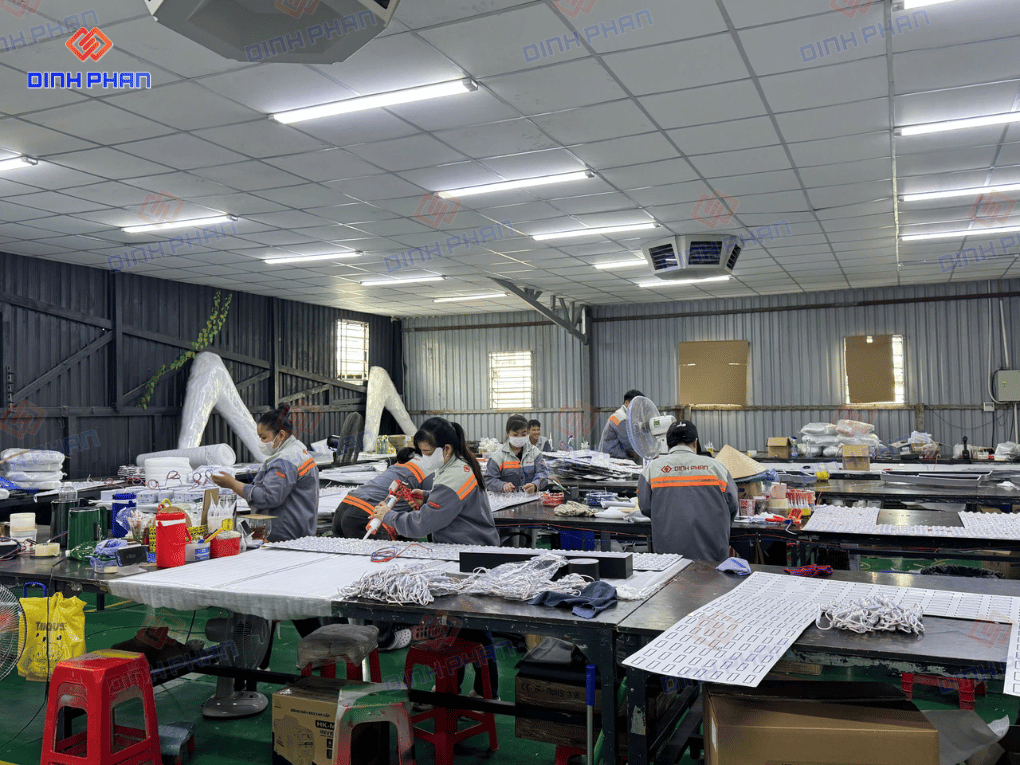

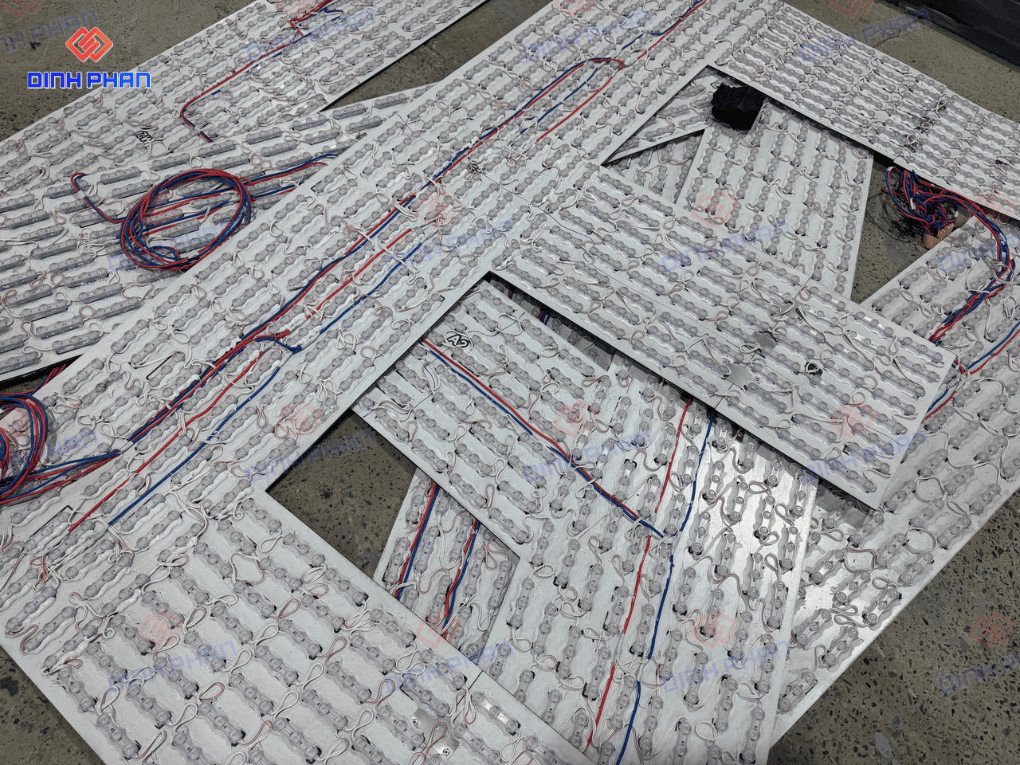

Gắn LED vào chữ & Hoàn thiện: Dán hệ thống LED, đấu nối nguồn và chạy thử kiểm tra độ sáng để hoàn thiện bộ chữ tại xưởng.

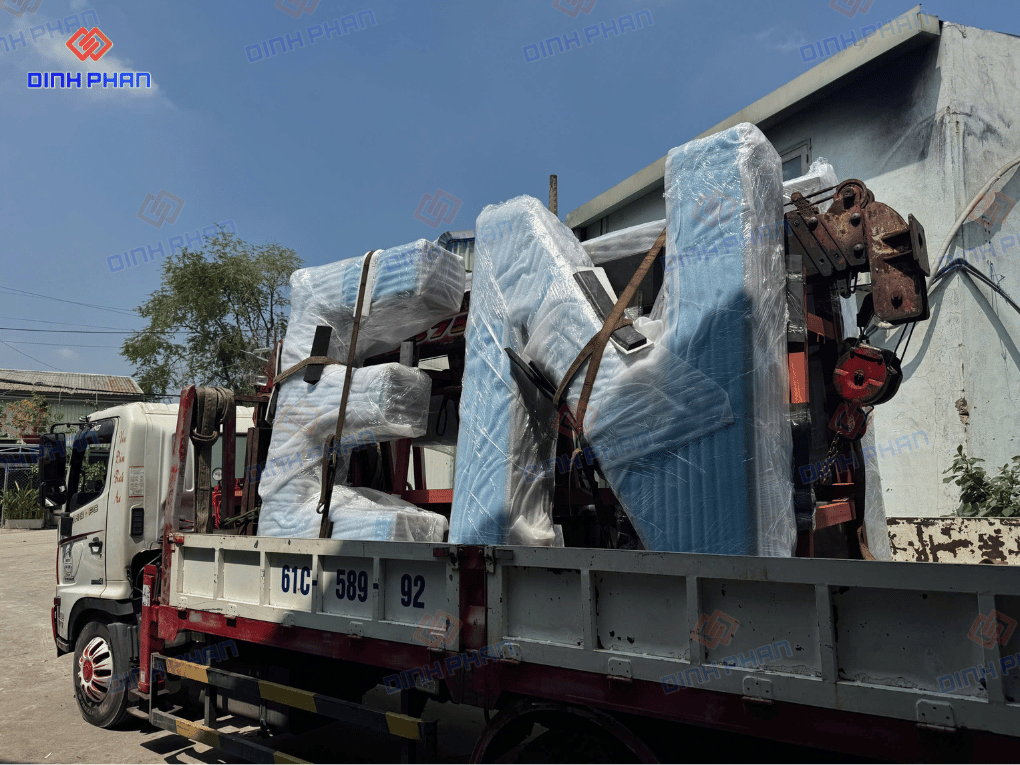

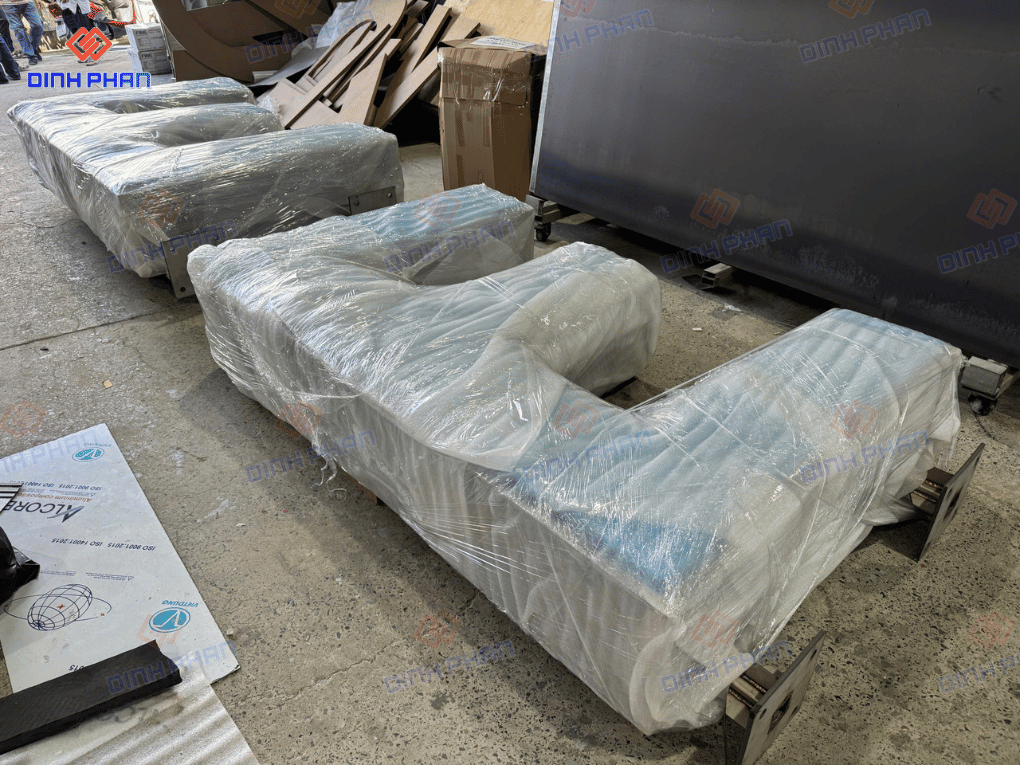

Đóng gói & Vận chuyển lên xe: Bọc lót chống va đập, đánh số ký hiệu và bốc xếp lên xe vận chuyển ra công trường.

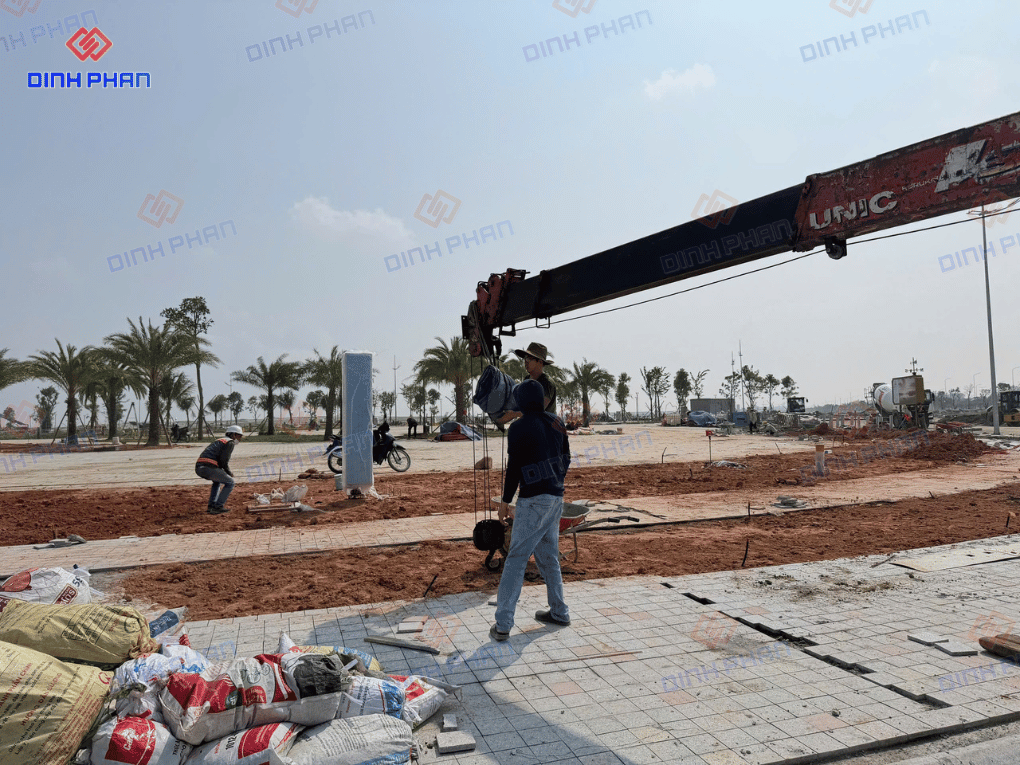

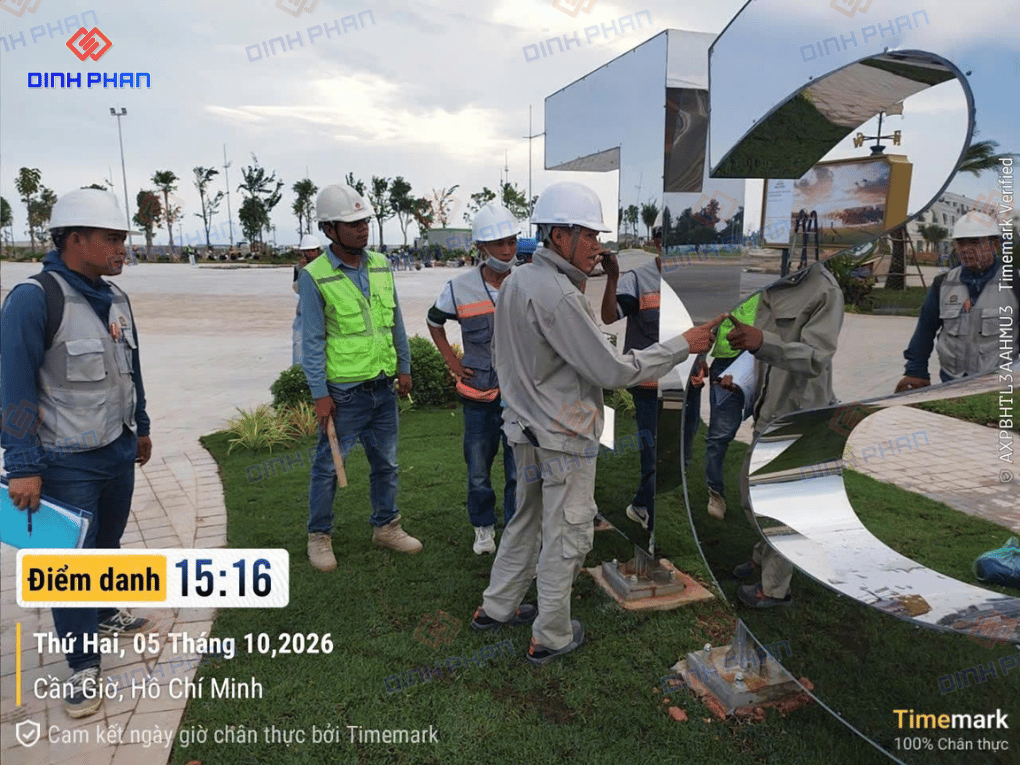

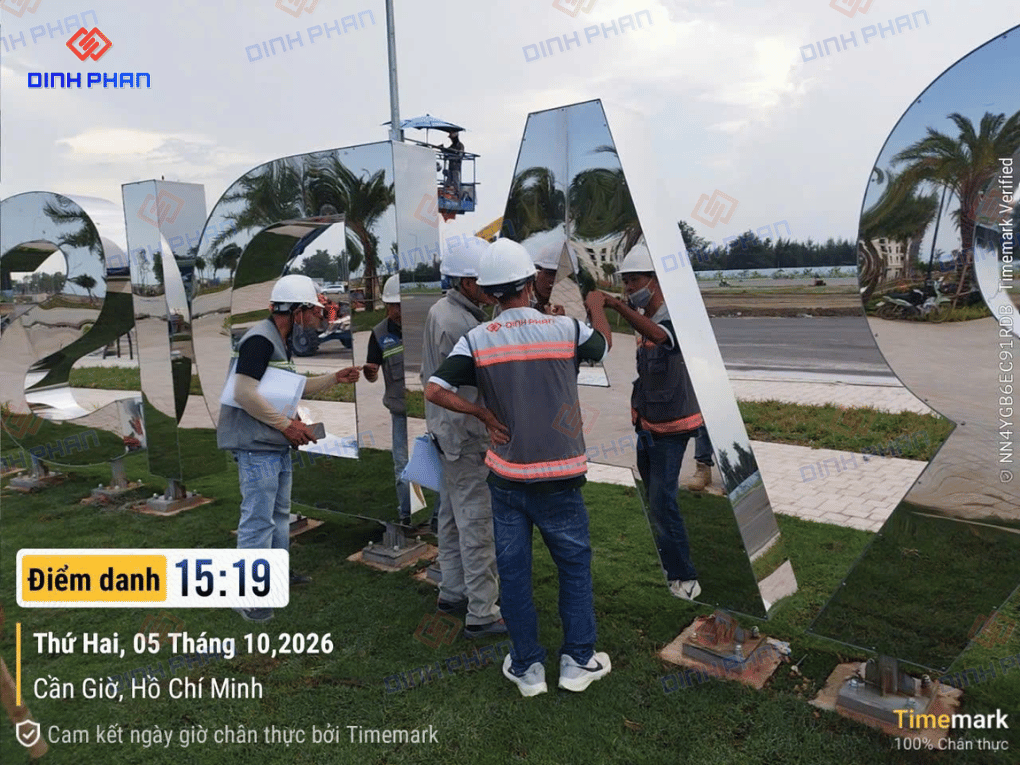

Lắp đặt hoàn thiện: Định vị, gia cố bu lông/bản mã, dựng trụ khung, gắn mặt biển và đấu nối hệ thống điện.

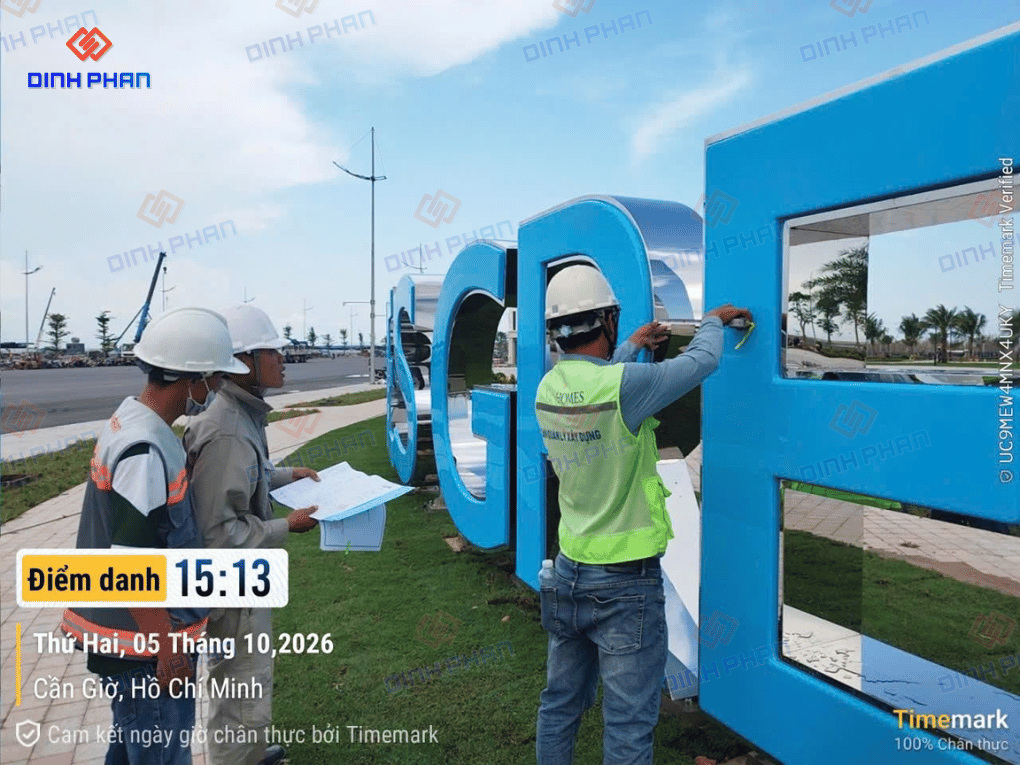

Nghiệm thu & Bàn giao: Kiểm tra độ thẳng hàng, độ sáng đồng đều, độ an toàn liên kết và vệ sinh sạch sẽ trước khi bàn giao.
Hình Ảnh Thi Công Dự Án Vinhomes Green Paradise
Vì Sao Chủ Đầu Tư Tin Chọn Đinh Phan Làm Nhà Thầu Bảng Hiệu
-
Xưởng sản xuất trực tiếp (TP. Thủ Đức): Tự chủ từ khung kết cấu, in UV đến lắp LED — đảm bảo chất lượng, tối ưu chi phí và chuẩn tiến độ.
-
Kinh nghiệm thực chiến dự án lớn: Đối tác thi công cho hệ sinh thái Vingroup (Vinhomes Central Park, Landmark 81, Vincom, Vinpearl, Showroom & Trạm sạc VinFast).
-
Chuyên nghiệp & Chuẩn mực: Am hiểu sâu tiêu chuẩn nhận diện thương hiệu và quy trình duyệt shopdrawing khắt khe.
-
Công ty TNHH Quảng Cáo Đinh Phan
-
Xưởng SX: 260/21 Tô Ngọc Vân, P. Hiệp Bình, TP. Thủ Đức, TP.HCM
-
Chi nhánh: 185 Lý Thái Tổ, TP. Buôn Ma Thuột, Đắk Lắk
-
Hotline: 0947.65.0022 (Mr. Chiến) | Website: dinhphan.net
Câu Hỏi Thường Gặp
Đinh Phan thi công những hạng mục nào tại Vinhomes Green Paradise?
Đinh Phan là nhà thầu thi công hạng mục cung cấp và lắp đặt bảng biển Công viên Welcome Park lô A2-10, A2-11, gồm bộ chữ LED tên công viên, biển trạm sạc, biển sơ đồ, biển nội quy, biển cấm báo, biển tên chòi, tên cây và biển WC.
Bộ chữ Vinhomes Green Paradise có kích thước bao nhiêu?
Bộ chữ gồm 21 ký tự, chiều cao mỗi chữ khoảng 2 m và tổng chiều dài khoảng 35 m, bố trí cong theo mặt bằng công viên.
Vì sao biển nhỏ dùng mica in UV ngược?
In ngược nghĩa là nội dung nằm ở mặt sau tấm mica trong, mặt trước phẳng bóng bảo vệ lớp mực khỏi trầy xước, nắng và hơi muối, giúp biển giữ màu lâu hơn ở khu vực ven biển.
Đèn LED dùng cho chữ nổi là loại nào?
Bản vẽ chỉ định LED module 12VDC góc chiếu 170 độ, chuẩn IP67, kèm nguồn chuyển đổi ngoài trời IP68, hoặc loại tương đương.
Chi phí làm bảng hiệu cho dự án khu đô thị phụ thuộc yếu tố nào?
Chi phí phụ thuộc vào số lượng và kích thước biển, vật liệu (inox, thép mạ kẽm, nhôm đúc), loại đèn LED, độ phức tạp của kết cấu và điều kiện lắp đặt. Đinh Phan báo giá sau khi khảo sát và nhận bản vẽ.
Đinh Phan có nhận làm bảng hiệu cho dự án ở tỉnh khác không?
Có. Đinh Phan có xưởng tại TP.HCM và chi nhánh tại Buôn Ma Thuột, Đắk Lắk, nhận thi công các dự án quy mô lớn trên toàn quốc.
