Giới Thiệu Dự Án 99 Siêu Trạm Sạc V-Green

99 Siêu Trạm Sạc là dự án phát triển hệ thống trạm sạc quy mô toàn quốc của Công ty Cổ Phần Phát Triển Trạm Sạc Toàn Cầu V-Green — đơn vị vận hành mạng lưới trạm sạc thuộc hệ sinh thái VinFast. Với quy mô 99 trạm sạc, dự án đòi hỏi tính đồng bộ tuyệt đối về nhận diện thương hiệu trên mọi điểm trạm, từ cột biển hiệu chính đến từng chi tiết chỉ dẫn nội bộ, dưới sự giám sát kỹ thuật trực tiếp của Công ty Cổ Phần Vinhomes.

Đinh Phan được lựa chọn là nhà thầu thi công hạng mục bảng biển cho dự án, thể hiện qua bộ hồ sơ shop drawing (bản vẽ thi công) được lập chi tiết cho từng điểm trạm — trong đó STS Cẩm Y tại khu vực Bến xe khách Cẩm Hài và trạm dừng nghỉ, xã Hải Hòa, tỉnh Quảng Ninh là một trong các trạm tiêu biểu đã hoàn thiện bản vẽ kỹ thuật thi công.

Hạng Mục Thi Công Trạm Sạc V-Green

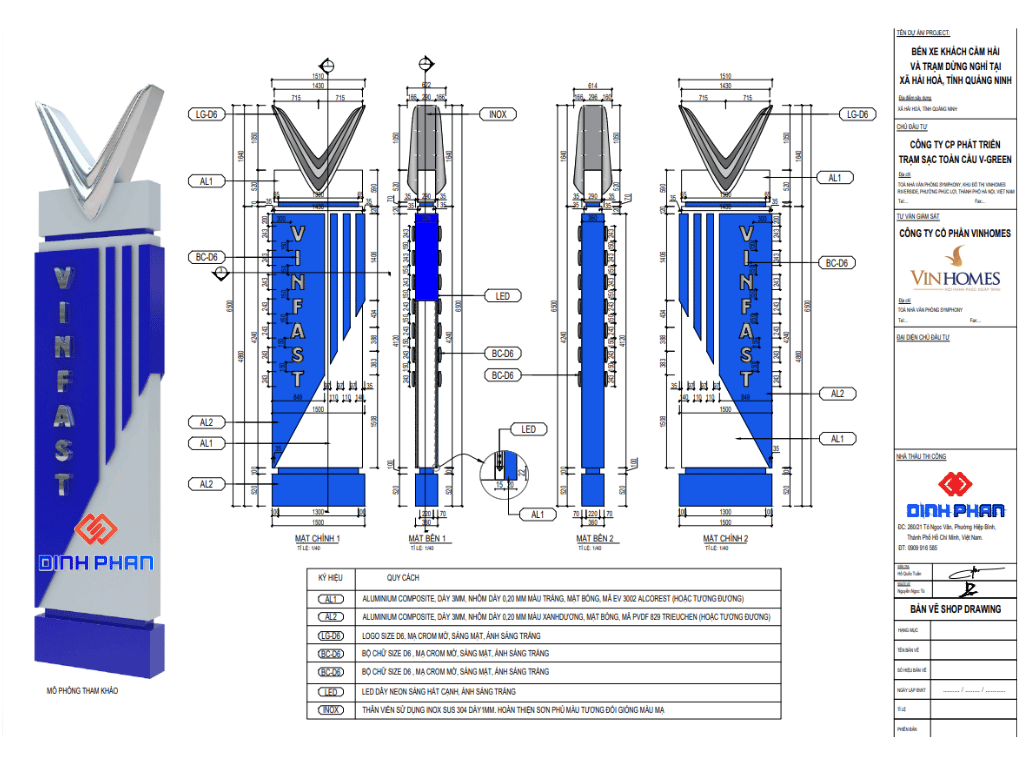

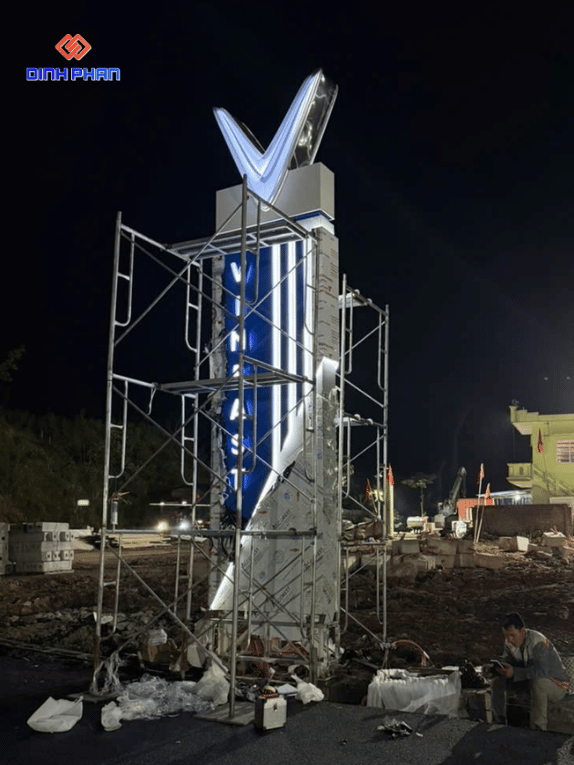

Trụ Biển Hiệu VinFast (Cột Pylon Chữ V)

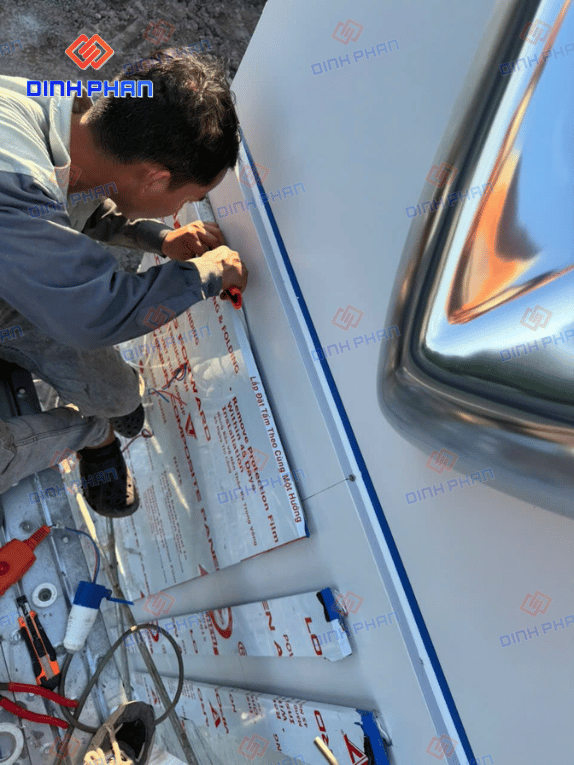

Đây là hạng mục trung tâm và có kích thước lớn nhất của trạm, với kích thước tổng thể 1.510mm (rộng) × 6.500mm (cao). Cột được thiết kế đối xứng 4 mặt (2 mặt chính, 2 mặt bên), đỉnh cột tạo hình chữ V cách điệu theo logo VinFast, thân cột ốp nhôm composite hai tông màu (trắng và xanh dương), bên dưới là bộ chữ “VINFAST” chữ nổi kích thước lớn.

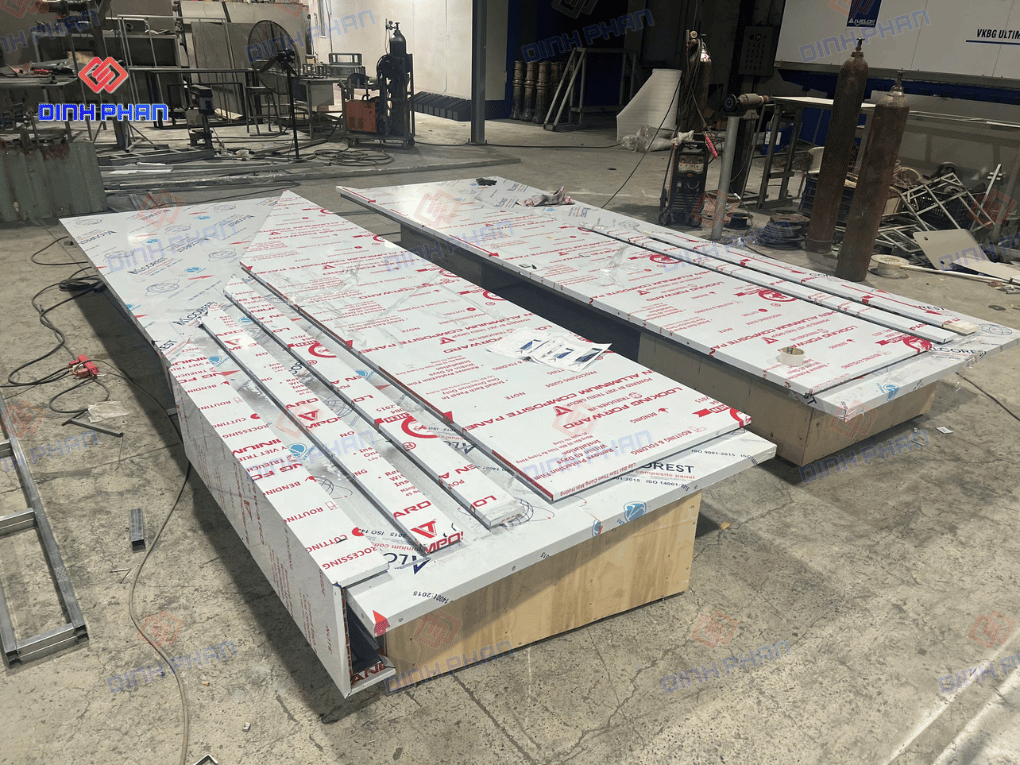

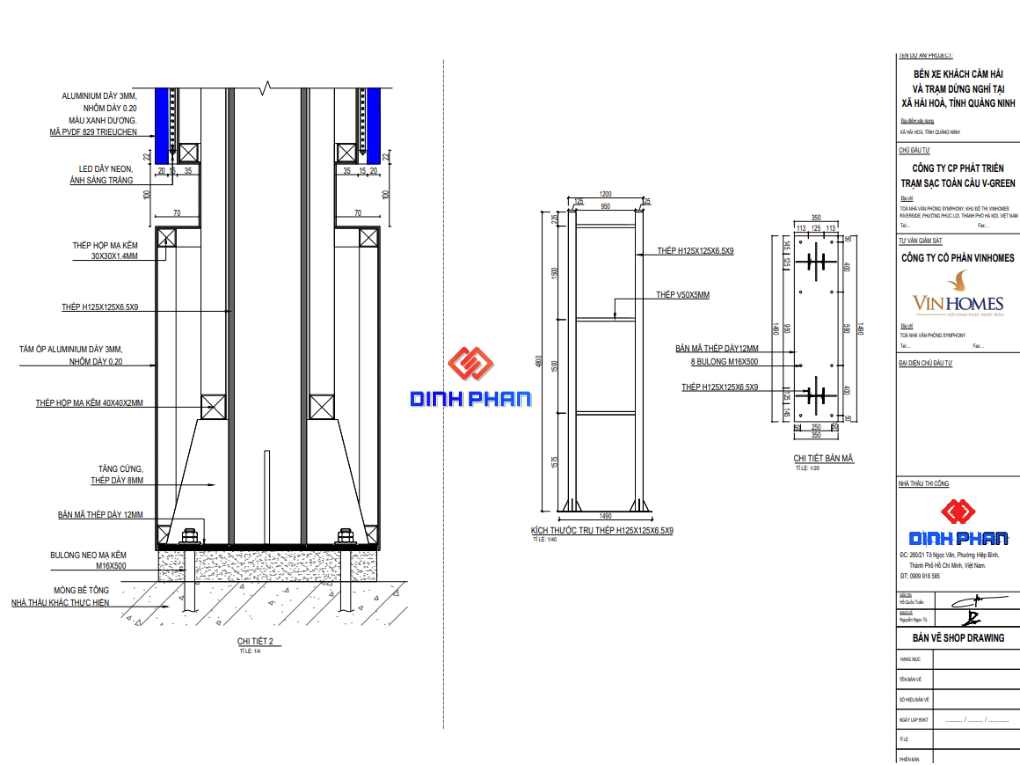

Toàn bộ cột được nâng đỡ bởi hệ khung thép chịu lực gồm thép hộp mạ kẽm (30×30×1.4mm và 40×40×2mm), thép hình H125×125×6.5×9 và thép V50×5mm, liên kết bằng bản mã thép dày 5–12mm và bulong neo mạ kẽm M16×500 cắm trực tiếp vào móng bê tông — đảm bảo khả năng chịu lực và chống chịu thời tiết cho một công trình đặt ngoài trời cao 6,5m.

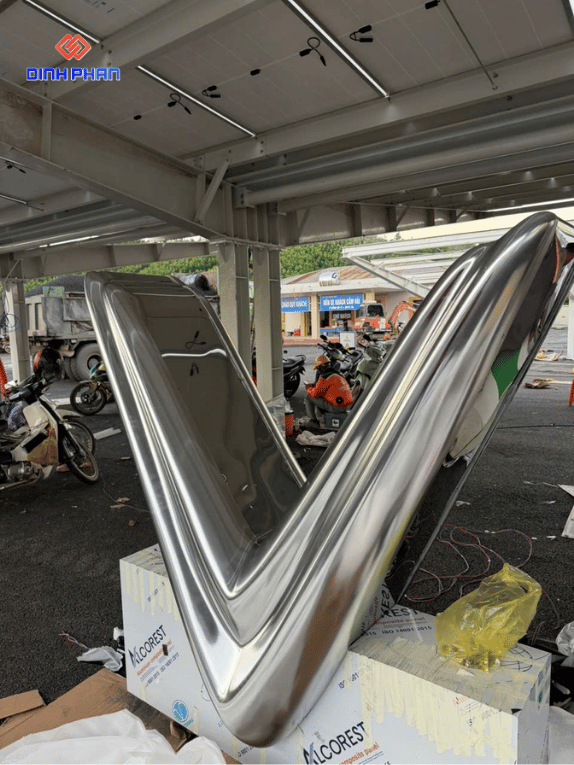

Logo Chữ V Xi Mạ Chân Không

Phần đỉnh cột là khối logo chữ V lớn, kích thước 1.510×1.450mm, được cấu tạo từ nhựa ABS dày 5mm định hình 3D, xử lý bằng công nghệ xi mạ chân không crom xuyên sáng, màu trắng mờ. Bên trong tích hợp LED module 3 bóng chuẩn Hàn Quốc, ánh sáng từ 6.000K đến 11.000K, đạt chuẩn chống nước IP68 — cho phép logo phát sáng đều và bền bỉ trong điều kiện thời tiết khắc nghiệt tại khu vực ven biển.

Cấu trúc logo gồm nhiều lớp: mặt trước xi mạ chân không xuyên sáng, tấm đồ họa 3D acrylic tản sáng (in UV chi tiết đồ họa), khung thép hộp mạ kẽm định hình, tấm alu định vị gắn LED, và thân viền bằng inox SUS 304 dày 1mm hoàn thiện sơn phủ đồng màu với lớp mạ.

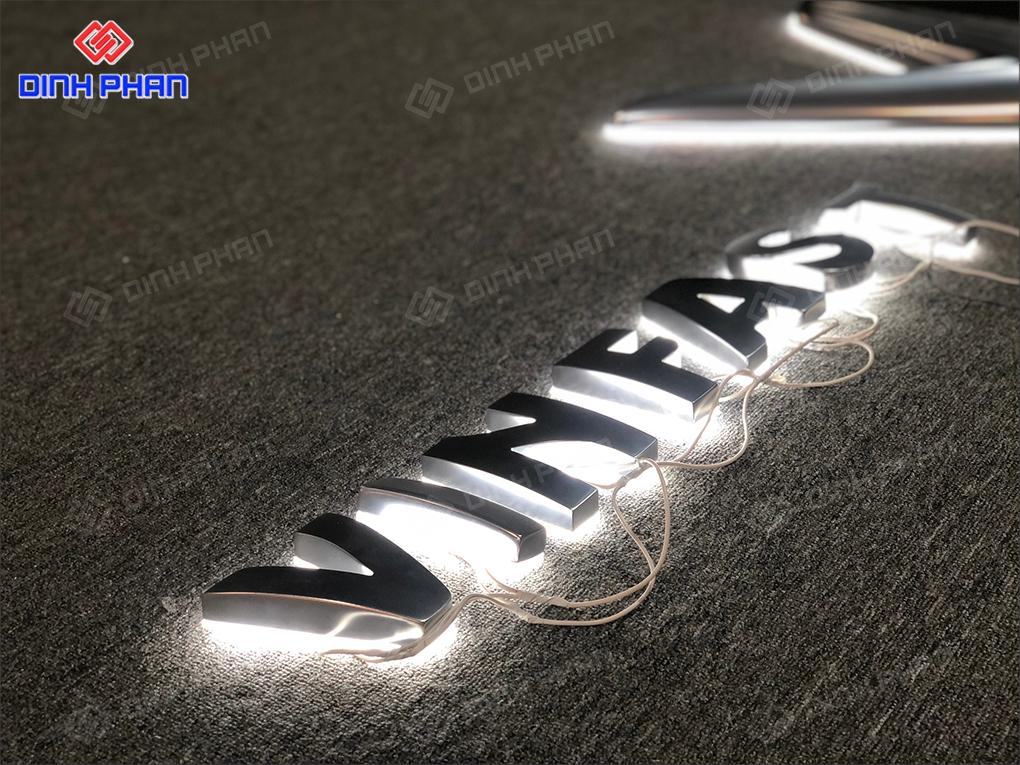

Bộ Chữ Nổi “Vinfast”

Mỗi ký tự trong bộ chữ VINFAST có chiều cao 243mm, được gia công theo cùng công nghệ xi mạ chân không như logo: mặt trước nhựa ABS dày 5mm định hình 3D, xi mạ chân không crom xuyên sáng màu crom mờ; đế mặt sau nhựa ABS xi mạ chân không crom không xuyên sáng màu trắng mờ; nền alu định vị gắn LED module 3 bóng Hàn Quốc, ánh sáng 6.000K–6.500K chuẩn IP68. Các ký tự được liên kết cố định vào thân cột bằng pát treo inox 304 và vít inox 304, đảm bảo độ chắc chắn lâu dài.

Biển Tên WC

Kích thước 150×150mm mỗi biển, chất liệu mica trong dày 5mm in ngược nội dung, số lượng 5 bộ cho mỗi trạm. Nội dung hiển thị và vị trí lắp đặt cụ thể do chủ đầu tư cung cấp theo từng điểm trạm.

Decal Logo V-GREEN Dán Vách Kính

Chiều cao 400mm, sử dụng decal mờ cắt theo đúng hình logo V-GREEN theo bộ nhận diện thương hiệu, dán tại khu vực cửa vách kính. Số lượng và vị trí dán được xác định theo thực tế thi công tại từng điểm trạm.

Chi Tiết Kỹ Thuật Vật Liệu Sử Dụng

Quy Trình Thi Công Đảm Bảo Tiêu Chuẩn CI Của V-Green

• Quy mô & Yêu cầu: Chuỗi 99 trạm toàn quốc; chuẩn xác tuyệt đối theo bản vẽ shop drawing đã phê duyệt (mã màu Alcorest/PVDF, nhiệt màu LED, kích thước chữ nổi).

• Đồng bộ nhận diện: Đảm bảo 100% tính nhất quán thương hiệu CI trên mọi tỉnh thành thi công.

• Chuẩn mực Đinh Phan: Áp dụng nghiêm ngặt nguyên tắc thi công chuỗi thương hiệu lớn (chuẩn CI bảng hiệu showroom ô tô).

Câu Hỏi Thường Gặp Về Dự Án 99 Siêu Trạm Sạc V-Green

Đinh Phan đảm nhận hạng mục nào trong dự án 99 Siêu Trạm Sạc V-Green?

Đinh Phan là nhà thầu thi công hạng mục bảng biển, bao gồm trụ biển hiệu VinFast (cột Pylon), logo chữ V và bộ chữ nổi VINFAST xi mạ chân không, biển tên WC và decal logo V-GREEN dán vách kính tại các điểm trạm sạc.

Trụ biển hiệu VinFast tại các trạm sạc có kích thước bao nhiêu?

Theo bản vẽ shop drawing của trạm STS Cẩm Y, trụ có kích thước tổng thể khoảng 1.510mm chiều rộng và 6.500mm chiều cao, thiết kế đối xứng 4 mặt với phần đỉnh tạo hình logo chữ V.

Logo và bộ chữ VINFAST sử dụng công nghệ gì để đảm bảo độ bền ngoài trời?

Logo và chữ được gia công từ nhựa ABS định hình 3D, xử lý bằng công nghệ xi mạ chân không (vacuum metalizing) tạo hiệu ứng crom xuyên sáng, kết hợp LED module chuẩn IP68 chống nước — đảm bảo vận hành ổn định trong điều kiện thời tiết khắc nghiệt, kể cả tại khu vực ven biển như Quảng Ninh.

Kết cấu khung đỡ trụ biển hiệu có đảm bảo an toàn khi lắp đặt ngoài trời không?

Có. Khung đỡ sử dụng hệ thép hộp mạ kẽm kết hợp thép hình H125×125×6.5×9 và thép V50×5mm, liên kết bằng bản mã thép dày 5–12mm và bulong neo mạ kẽm M16×500 cắm vào móng bê tông, được tính toán chịu lực cho công trình cao 6,5m đặt ngoài trời dài hạn.

Ai là chủ đầu tư và đơn vị giám sát của dự án này?

Chủ đầu tư là Công ty Cổ Phần Phát Triển Trạm Sạc Toàn Cầu V-Green, đơn vị tư vấn giám sát là Công ty Cổ Phần Vinhomes, và Đinh Phan là nhà thầu thi công hạng mục bảng biển.
